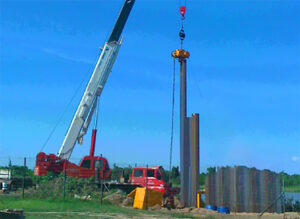

Der Schwingungsdämpfer hängt zwischen Kranhaken und Vibrohammer und mindert die Schwingung, die der Hammer beim Ziehen über das Seil in den Kran leitet.
Das schont Ausleger, Hubseil und Kranelektronik und entlastet den Kranführer. Entscheidend sind die passende Baugröße und die richtige Auslegung für Ihren Einsatz.
Die Übertragung vom Vibrohammer in die Kranstruktur verringern.
02
Belastung reduzieren
Ausleger, Hubseil und Kranelektronik bei Zieharbeiten entlasten.
03
Passend auswählen
Zugkraft, Dynamik und gesamte Hakenlast bei der Auswahl berücksichtigen.
02 / Modelle im Überblick
Sechs Baugrößen. Eine klare Auswahl.
Sechs Baugrößen von TÜNKERS, max. zulässige Zugkraft von 120 kN (ca. 12 t) bis 1.200 kN (ca. 120 t).
Alle Modelle im direkten Vergleich. Auf kleinen Bildschirmen können Sie die Tabelle seitlich verschieben.
Technische Daten der Vibrationsdämpfer VSD 20 bis VSD 1200
Technische Daten
VSD 20
VSD 30
VSD 70
VSD 130
VSD 185
VSD 1200
TÜNKERS-Typ
SD 20
SD 30
SD 70
SD 130
SD 185
SD 1200
Max. zulässige Zugkraft
120 kN
160 kN
250 kN
500 kN
800 kN
1.200 kN
Entspricht ca.
12 t
16 t
25 t
50 t
80 t
120 t
Optimaler Arbeitsbereich
2,4–11,4 t
3,2–15,2 t
5–23,8 t
10–47,5 t
16–76 t
24–114 t
Eigengewicht
155 kg
200 kg
325 kg
750 kg
1.600 kg
2.663 kg
Höhe
1.070 mm
1.090 mm
1.550 mm
2.100 mm
2.370 mm
3.270 mm
Breite
670 mm
730 mm
840 mm
1.060 mm
1.070 mm
1.540 mm
Tiefe
320 mm
380 mm
480 mm
600 mm
1.250 mm
1.000 mm
Die max. zulässige Zugkraft ist die Spitzenlast einschließlich Dynamik, ein Aufschlag ist nicht nötig. Optimaler Arbeitsbereich: 20 bis 95 % der max. zulässigen Zugkraft. Das Eigengewicht des Dämpfers zählt zur Hakenlast.
Quelle: TÜNKERS Betriebsanleitung Typenreihe SD 20–1200, Stand 06.03.2026.
Der Dämpfer vermindert die Übertragung der dynamischen Wechselkräfte, die der Vibrohammer beim Ziehen erzeugt. Damit wird die Belastung von Kranstruktur und Kranelektronik reduziert.
Kranführer entlasten

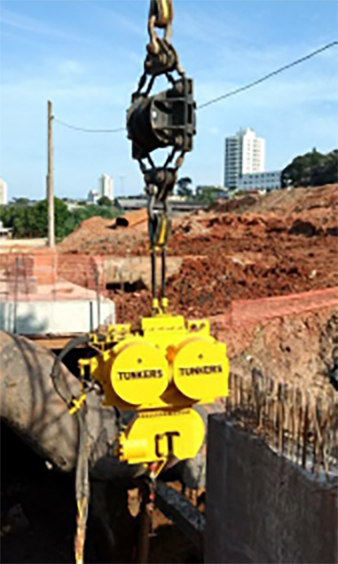

Durch die Reduzierung der Vibrationen wird die Belastung für Kranbediener verringert. Der Dämpfer setzt zwischen Werkzeug und Trägergerät an.
Für hohe Beanspruchung ausgelegt

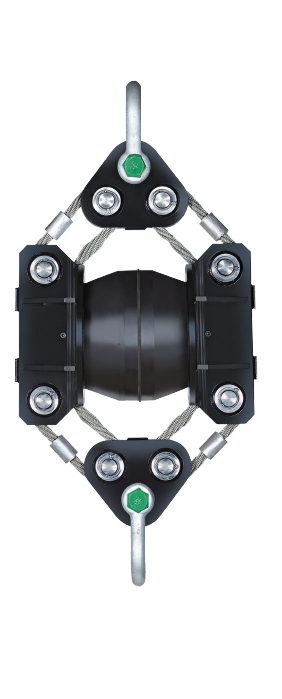

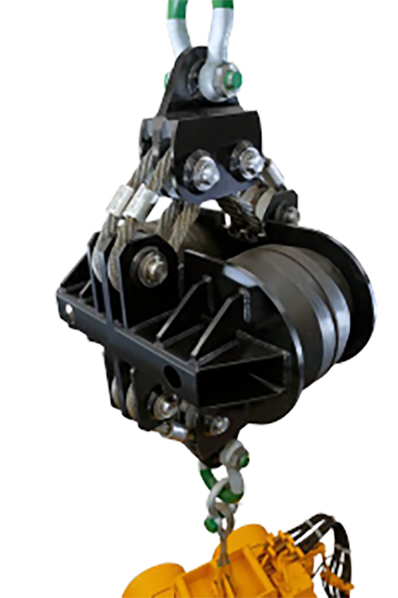

Doppelseitiges Gehänge, Spezialschäkel und eine selbstzentrierende Hohlgummifeder gehören zum Aufbau der Dämpfer.
Weitere Anwendungen besprechen
Für sensible Lasten oder besondere Einsatzbedingungen besprechen wir die Anforderungen gemeinsam mit Ihnen. Eine passende Auslegung muss für den konkreten Einsatz geprüft werden.
05 / Anwendung im Video
Technik in Bewegung.
Sehen Sie sich das Anwendungsbeispiel an und lernen Sie den Einsatz eines Vibrationsdämpfers kennen.
Kranschutz.de ist ein Angebot der Robosurf Service GmbH in Hamburg. Wir beraten Sie zur passenden Baugröße und bieten Schwingungsdämpfer von TÜNKERS an.
Im Mittelpunkt stehen Ihr Kran, der Vibrohammer und die Anforderungen beim Ziehen. Gemeinsam klären wir, welcher Dämpfer für Ihre Aufgabe infrage kommt.
