Spundwände: Spundbohlen ziehen mit Kran · effektiver Kranschutz bei Spundwandarbeiten

Spundwände und ihre Einsatzgebiete

Spundwände werden aus miteinander verbundenen Spundbohlen aufgebaut. Je nach Projekt dienen sie etwa zur Baugrubensicherung, für temporäre Bauwerke oder im Ufer- und Hafenbau. Material, Profil und Einbindetiefe richten sich nach Planung und Bodenverhältnissen.

Verfahren für das Einbringen

• Einpressen: Die Bohlen werden mit statischer Kraft in den Boden eingebracht.
• Vibrieren: Ein Vibrationsgerät erzeugt Schwingungen, die den Widerstand zwischen Bohle und Boden verringern können.
• Schlagen: Ein Schlaghammer treibt die Bohle durch einzelne Schläge ein.

Die Wahl des Verfahrens hängt vom Baugrund, dem Profil und den örtlichen Anforderungen ab. Verfahren können je nach Projekt auch kombiniert werden.

Wiederverwendung und Material

Stahlspundbohlen können bei geeigneter Auslegung, schonendem Einbau und kontrolliertem Ziehen mehrfach verwendet werden. Zustand, Verformung und Beschädigungen sind dabei zu berücksichtigen. Die Materialwahl ist Teil der jeweiligen Projektplanung.

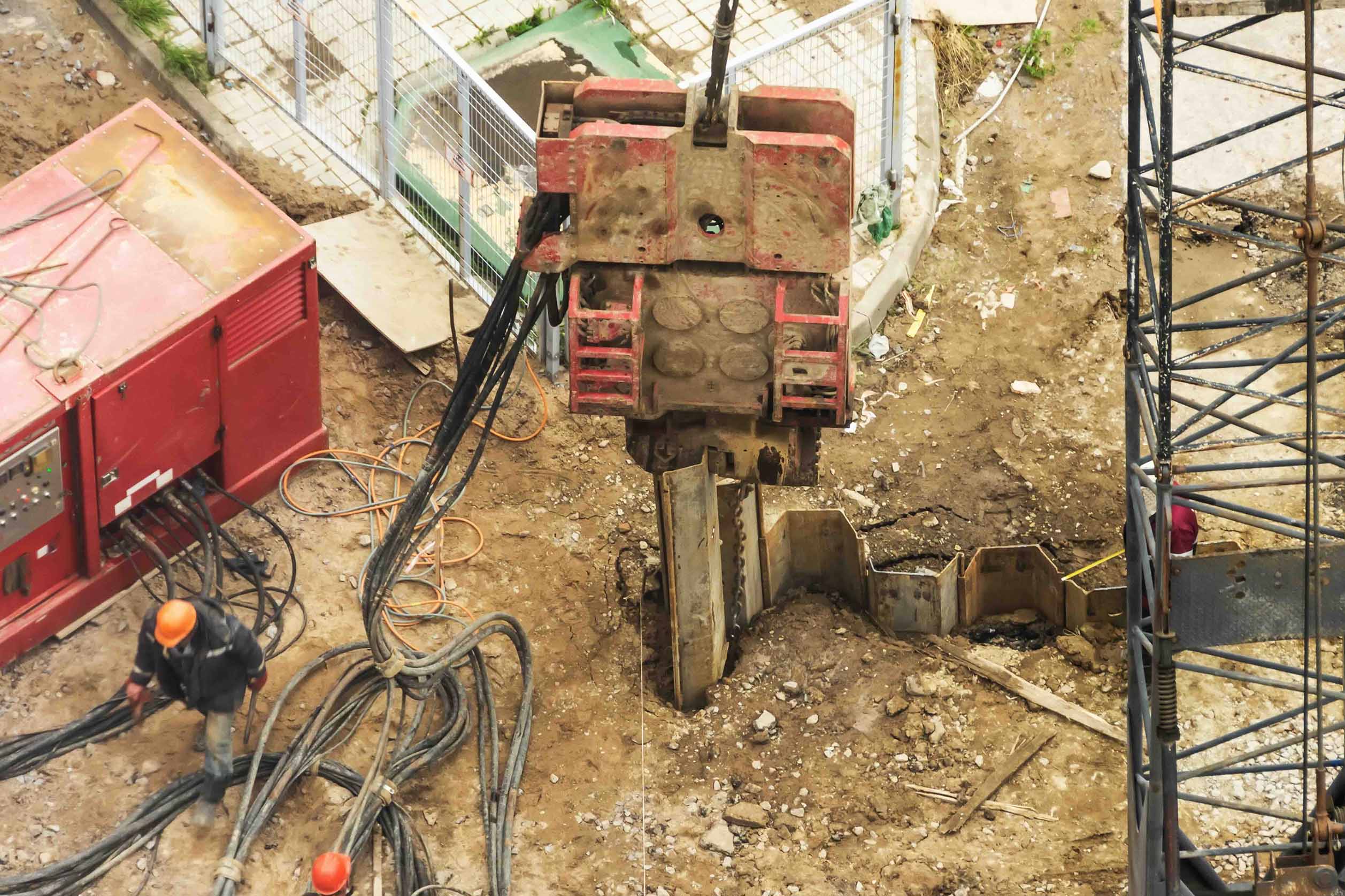

Spundbohlen mit Kran und Vibrohammer ziehen

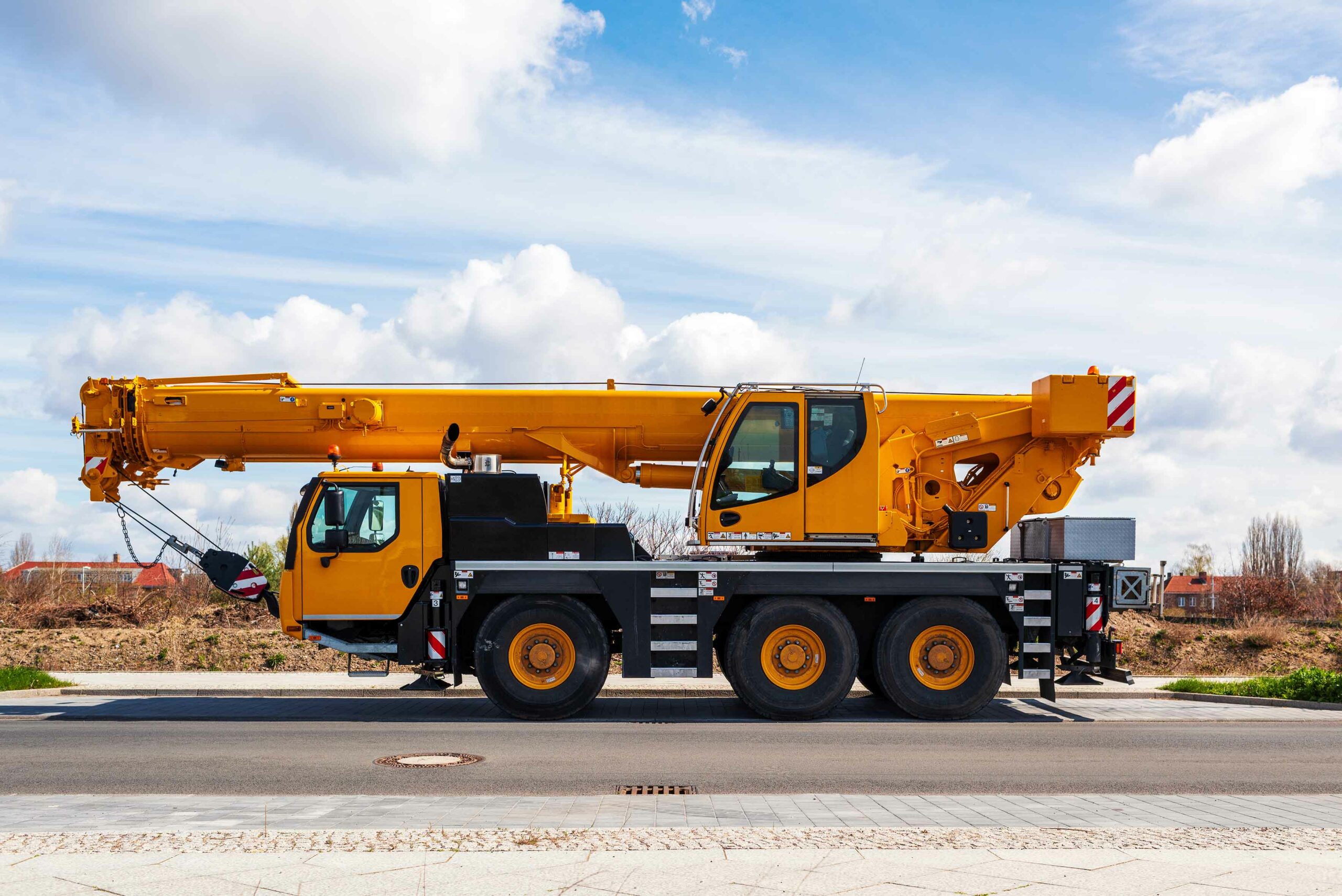

Beim Ziehen kann der Vibrohammer heftige Vibrationen über das Hubseil in den Kran übertragen. Kranmodell, Tragfähigkeit, Zugkraft und Bodenverhältnisse müssen deshalb gemeinsam betrachtet werden.

Die Rolle des Vibrationsdämpfers

Ein passender Dämpfer zwischen Kranhaken und Vibrohammer reduziert die Übertragung der Vibrationen erheblich. Das schützt Kranstruktur und Elektronik vor vibrationsbedingten Belastungen und entlastet den Kranführer. Die Eignung und Freigabe des Krans für den Einsatz bleibt gesondert zu klären.

Spundwand ziehen mit Kran · Baugrößen und technische Daten

Weiterführend: ArcelorMittal, Installation of steel sheet piles (PDF, Englisch)
